XL3418H-Ⅱ結構力學加載裝置
所屬分類：
關鍵詞：
電話：0335-4042712
產品詳情
XL3418H系列結構力學組合實驗裝置主要針對于結構力學、鋼筋混凝土結構設計、鋼結構框架設計等實驗課程開發研制的系列教學實驗設備。主要由XL3418H-I型和XL3418H-Ⅱ型組成，兩種實驗裝置各有測用電，但有著相同的設計理念。隨著實驗技術的發展和進步，其功能在不斷地豐富與完善，實驗?zāi)Ｐ驮诓粩鄶U(kuò)充，相關配件也在不斷改進。形成了以結構力學、鋼結構、鋼筋混凝土等實驗教學為主導產品。
XL3418H-Ⅱ型為XL3418H-I型的增強版，采用四立柱結構，主框架的承載力得到了較大提高，較適合進行鋼筋混凝土、鋼結構課程實驗教學，可進行短柱偏心壓縮實驗和較長混凝土梁試件的彎曲破壞性實驗，加載框架皆采用自反力結構，主要適用于目前沒有結構實驗室的高校。
加載架整體采用門市框架自反力結構，可進行拉壓加載，上、下橫梁均采用箱梁結構。上、下橫梁通過四根槽型鋼立柱連接，實驗空間開放，試件的長度不受門式加載框?qū)挾认拗?。上橫梁高度按模數可調，以滿足不同高度試件的需求。上橫梁通長安裝直線導軌，隨動小車平臺可沿導軌移動，并在任意位置鎖緊。梁彎曲實驗支座間距可調。
整體尺寸：3000×800×2500mm，有效實驗空間3000×1700mm；方便各類梁彎曲及短柱壓縮實驗加載測試設備的安裝，方便水平加載實驗功能的擴充。加載單元采用液壓加載方式，手動換向、手動加載，加載分配梁可與加載油缸、測力傳感器、加載分配點直連，以方便實驗的快速準備。梁跨中最大載荷時梁撓度不大于梁跨距的1/1000，框架水平載荷按250kN，梁跨中最大載荷500kN設計，梁跨中最大載荷時梁撓度不大于梁跨距的1/1000。
用戶可根據實驗需要可選配電液伺服控制加載（較大載荷加載包含電液伺服控制器、分油子站、伺服子站）。
XL3418H-Ⅱ型實驗裝置可開設實驗項目（需配置不同的實驗組件）
1.包含XL3418H-I型實驗裝置實驗項目
2.不同配筋比例類型足尺鋼筋混凝土簡支梁正截面、斜截面破壞性實驗
3.其它類梁三點或四點彎曲試驗
4.短柱偏心壓縮實驗
5.幾何常變、幾何瞬變、幾何不變體系認識實驗
6.桿件內力測試原理實驗
7.靜定、超靜定結構內力分布實驗
8.超靜定鋼架的力法實驗
9.超靜定鋼架的位移法實驗

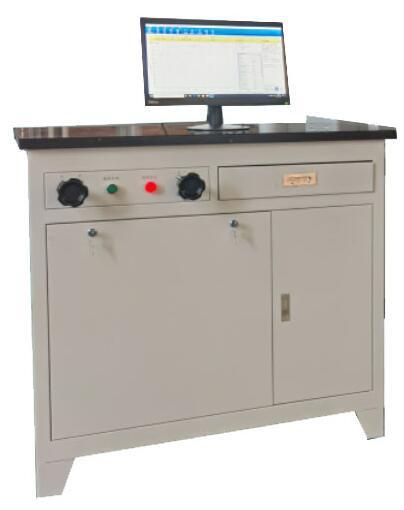

XL3418H2（可配置）電液伺服控制器
